SFD中試型冷凍干燥機具備擱板加熱和可編程功能，可查看凍干曲線，方便用戶觀察物料的凍干過程。

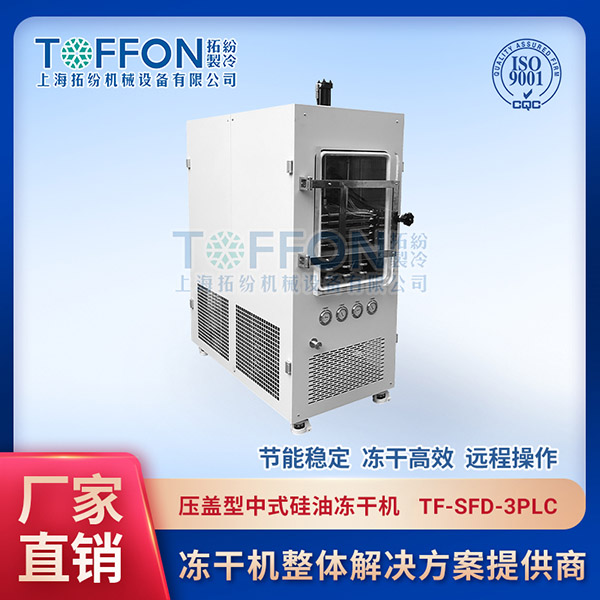

TF-SFD-3壓蓋PLC
上海拓紛真空冷凍干燥機參數表
上海拓紛SFD中試型冷凍干燥機，簡化小型凍干機的繁瑣操作，防止物料的污染，加速物料水分升華。該系列機型具備擱板加熱和可編程功能，可查看凍干曲線，方便用戶觀察物料的凍干過程。
一．主要特點：
l原位預凍干燥；
l專用導熱油加熱，控溫精度高，擱板溫差≤1℃,干燥效果均勻；
l擱板溫度可調、可控生產工藝；
l可儲存5個程序，每個程序可設36段，冷凍干燥機在運行過程中可修改程序參數，并在線記錄真空干燥曲線及數據；
l觸摸屏，PLC控制，可設置開機密碼，顯示干燥曲線；
l方形托盤不易變形，易于操作，便于清洗；
l配置充氣閥，可充干燥惰性氣體；
l干燥室采用高透光無色透明有機玻璃門，在操作過程中能清晰觀察物料的變化過程；
二．技術參數：
凍干機型號 | TF-SFD-3壓蓋PLC | 備注 |
機械性能 | ||
板層有效面積 | 0.3㎡ | |
冷阱凝冰能力 | 5kg | |
最低溫度 | ≦-70℃ | |
冷凝器降溫速率 從+20℃到-40℃ | ≦15分鐘 | |
板層溫度范圍 | -50~+80℃ | |
板層冷卻速率 從+20℃到-40℃ | ≦60分鐘（空載） | |
板層升溫速率 從-40℃到+20℃ | ≦60分鐘（空載） | |
抽氣速率： 從大氣壓抽至10pa | ≦15分鐘 | 空載 |
凍干箱真空 | ≦5pa | 空載 |
操作界面 | 手動+自動 | |
界面操作實現 | 各功能一鍵式操作 | |
裝瓶能力（約） | OD 16mm 1200支 | |
OD 22mm 620支 | ||
盤裝液體 | Max 3L | |
液壓壓塞系統 | ||
油缸 | 上海 SW-FA-40/18-200 | |
液壓單元 | 0.75KW 上海 | |
液壓油 | 46#抗磨液壓油 | |
壓塞壓力 | 0~1噸可調 | |
技術優勢 | ||
1 | 友善的人機界面具有各種部件、閥門工作狀態及溫度、真空度參數顯示； | |
2 | “配方管理”可設置數條凍干工藝曲線； | |
3 | “冷凍干燥”自動過程有階段顯示功能，并可任意跳段； | |
4 | “冷凍干燥”過程中可對配方進行隨時調整； | |
5 | 具有數據、曲線兩種記錄功能，可根據批號隨時調用或打??； | |
控制系統 | 上海拓紛TF-HOS-V1 | |
尺寸和重量 | ||
整機結構 | 真空泵外置 | |
凍干機參考尺寸 | 1150*1200*1750mm | 包括壓蓋油缸，高度約2200mm |
重量（約） | 550kg | |
電力供應 | ||
電壓 | 三相380VAC 50HZ | |
裝機功率 | 6.5KW | 實際功耗小于6kw |
環境溫度 | 5~25℃ | |
