上海拓紛制藥凍干機成套設備提供解決方案，包括前處理、凈化、濃縮、預凍、干燥、稱重、包裝等全套設備和技術。
SFD-E制藥凍干機采用標準化生產，保證性能和可靠性的基礎上減少制造成本并縮短制造周期。凍干機的設計以安全性、多用性、可靠性以及使用壽命長的基礎上，凍干機也充分保證了使用者和環境的安全。凍干機的設計基于成熟的技術，采用在生物和制藥行業廣泛接受的高質量材料和部件。同時采用了高技術含量的制造工藝，設備符合cGMP 標準。

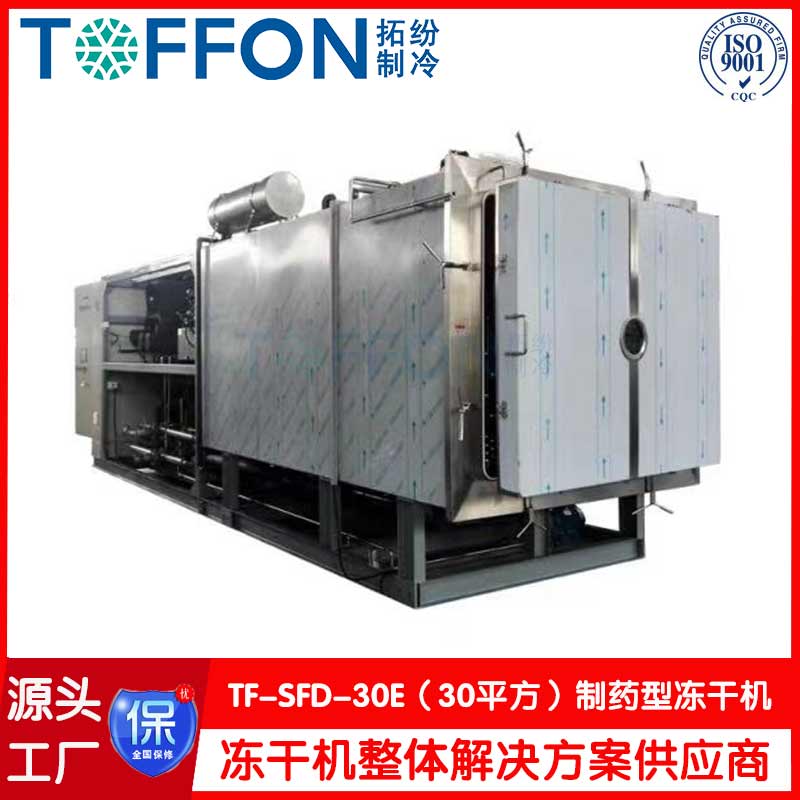

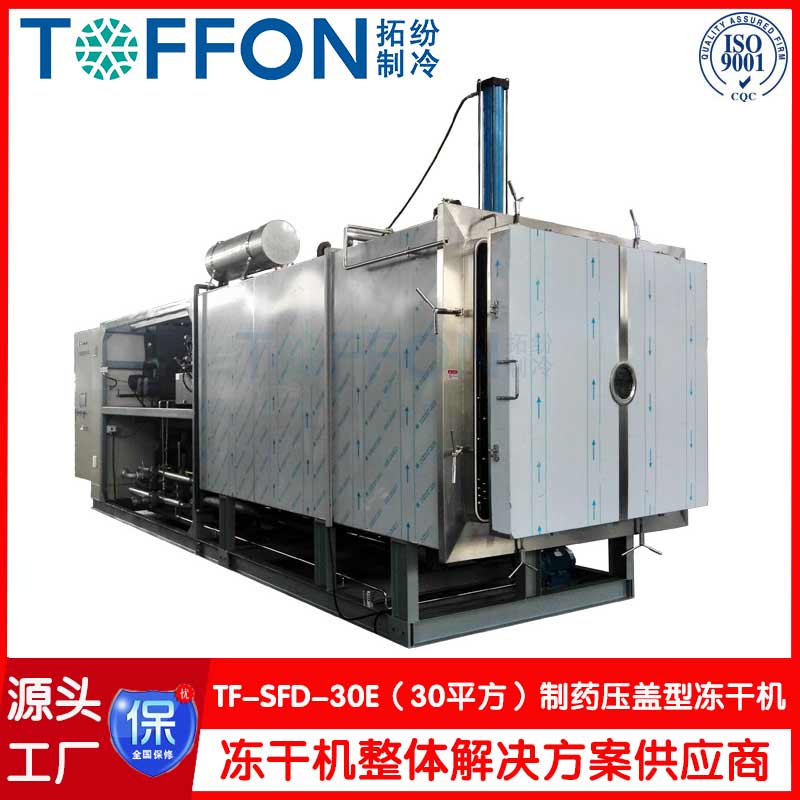

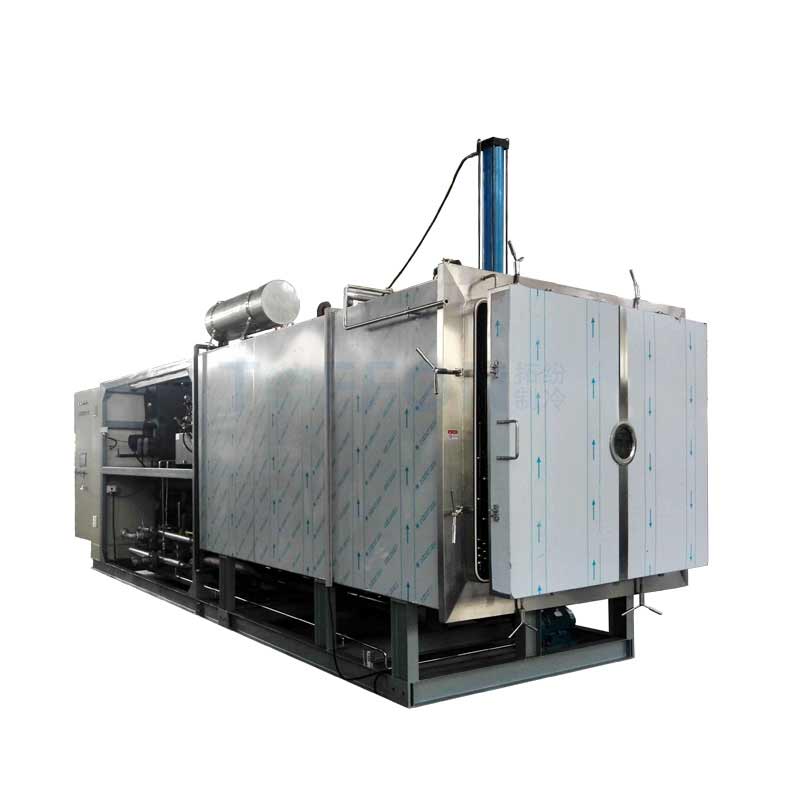

TF-LYO-30.0 真空冷凍干燥機
制造標準 Manufacture Standards | cGMP | |||
A、干燥箱（含29.99m2板層） Chamber (with29.99 shelves) | ||||
序號SN | 名稱 Name | 型號/規格/材質 Model/Specifications/Material | 數量 Number | |
1 | 干燥箱 Chamber | AISI 304 不銹鋼 | 1套 | |
2 | 板層 Shelves | AISI 304不銹鋼 | 1套 | |
Dimensions：2000 × 1495× 20mm | ||||
3 | 箱門 Door | AISI 304 不銹鋼(部分) AISI 304 stainless steel (Section) | 1套 | |
5 | 板層溫度(導熱油進口) Shelves temperature Min | ≤-55℃ | ||
6 | 板層溫度(導熱油進口) Shelves temperature Max | ≤+70℃ | ||
8 | 擱板間距 Spacing | 100mm | ||
9 | 干燥箱外形 Chamber type | 長方型 Rectangular | ||
10 | 盤管溫度 Coiled temperature Min | ≤-70℃ | ||
11 | 冷凝器捕冰能力 Condenser frosting capacity | 400Kg/批 400Kg/batch | ||
12 | 冷凝器外型 Condenser type | Rectangular 長方形 | ||
13 | 艙內真空Final vacuum | 1.0Pa | ||
14 | PLC | 日本OMRON | 1套 | |
15 | 計算機 Computer | 聯想LENOVO | 1臺 | |
16 | 總裝機功率 Electricity-total electrical load | 140kW (380V, 50Hz, 3Phase, 5Wire) | ||
17 | Cooling water for refrigerant cooling 用于制冷系統的冷卻水 | 70m3/hr (1.5≤P≤2bar, T≤25°C) | ||
18 | 整機結構 Machine construction | 一體式 Union | ||
19 | 外型尺寸 Dimension of unit | 約7500 × 2,400 × 3,450 | ||
20 | 整機重量 Weight of unit | 約21T (About )21T | ||
21 | 凍干原料裝量（建議值） Capacity of raw material for freeze drying (suggestive value) | ≤600Kg/批 600kg/batch (Max) | ||
以上數據僅供參考，以實際設計圖紙為準 | ||||
