1.箱體材料為AISI 304。箱體內部圓角、優化設計使箱體內不僅易于接近同時盡量減少死角；2.箱體所有內部焊接均被處理與周圍材料平滑。接管的焊接被處理與周圍材料平滑并拋光；3.隔板制造材料均加熱，避免了獨立焊接之間所產生的應力，包證了隔板非常好的平整度；4.導熱介使用低粘度硅油，在隔板極限低溫下溫度的均勻性良好性

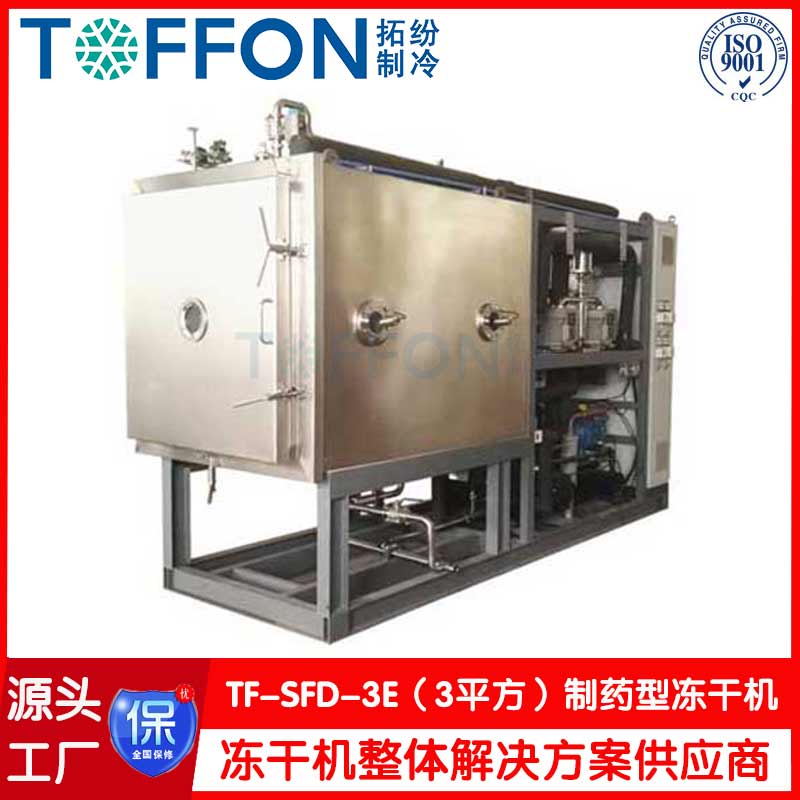

SFD-E制藥凍干機采用標準化生產，保證性能和可靠性的基礎上減少制造成本并縮短制造周期。凍干機的設計以安全性、多用性、可靠性以及使用壽命長的基礎上，凍干機也充分保證了使用者和環境的安全。凍干機的設計基于成熟的技術，采用在生物和制藥行業廣泛接受的高質量材料和部件。同時采用了高技術含量的制造工藝，設備符合cGMP 標準。

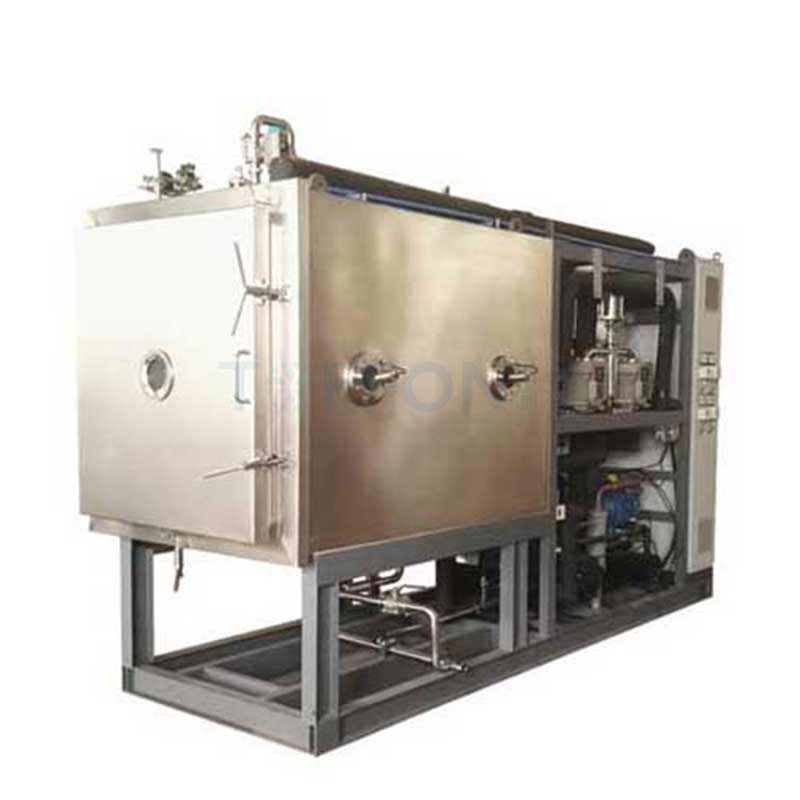

TF-LYO-3.0 真空冷凍干燥機
制造標準 Manufacture Standards | cGMP | |||
A、干燥箱（含3.24m2板層） Chamber (with3.24m2 shelves) | ||||
序號SN | 名稱 Name | 型號/規格/材質 Model/Specifications/Material | 數量 Number | |
1 | 干燥箱 Chamber | AISI 304 不銹鋼 | 1套 | |
2 | 板層 Shelves | AISI 304不銹鋼 | 1套 | |
Dimensions：900×600×16mm | ||||
3 | 板層溫度(導熱油進口) Shelves temperature Min | ≤-55℃ | ||
4 | 板層溫度(導熱油進口) Shelves temperature Max | ≤+70℃ | ||
5 | 擱板間距 Spacing | 100mm | ||
6 | 干燥箱外形 Chamber type | 長方型 Rectangular | ||
7 | 盤管溫度 Coiled temperature Min | ≤-75℃ | ||
8 | 冷凝器捕冰能力 Condenser frosting capacity | 60Kg/批 60Kg/batch | ||
9 | PLC | 日本OMRON | 1套 | |
10 | 計算機 Computer | 聯想LENOVO | 1臺 | |
控制方式 Control type | 手動及自動控制 Manual and automatic | |||
11 | 總裝機功率 Electricity-total electrical load | 20kW (380V, 50Hz, 3Phase, 5Wire) | ||
12 | Cooling water for refrigerant cooling 用于制冷系統的冷卻水 | 12m3/hr (1.5≤P≤2bar, T≤25°C) | ||
13 | 整機結構 Machine construction | 一體式 Union | ||
14 | 外型尺寸 Dimension of unit | 約4,200 × 1,300 × 3,300 | ||
15 | 整機重量 Weight of unit | 約3.8T (About )3.8T | ||
16 | 凍干原料裝量（建議值） Capacity of raw material for freeze drying (suggestive value) | ≤40Kg/批 40kg/batch (Max) | ||
