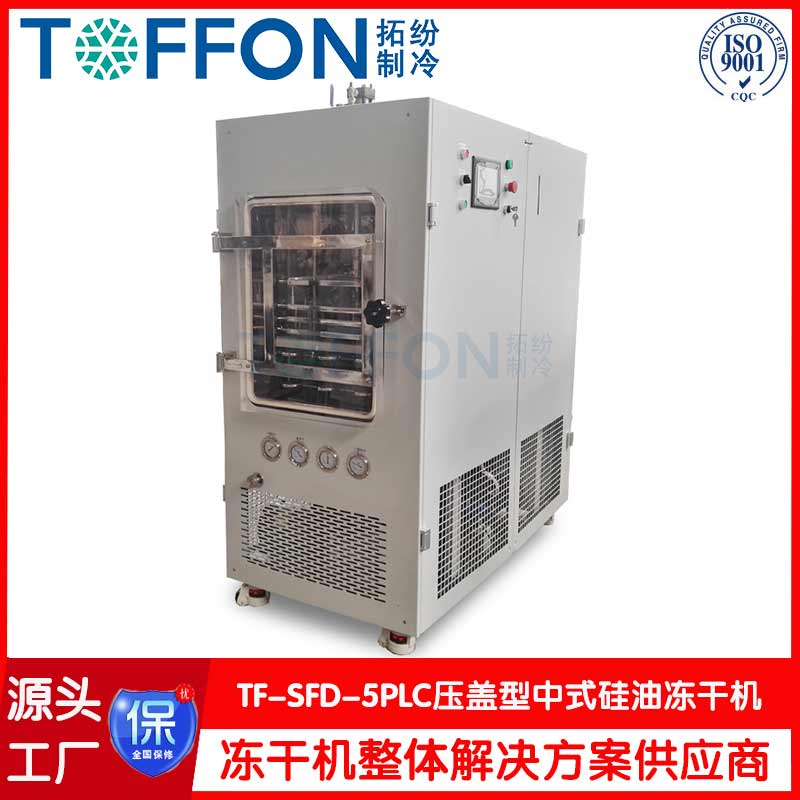

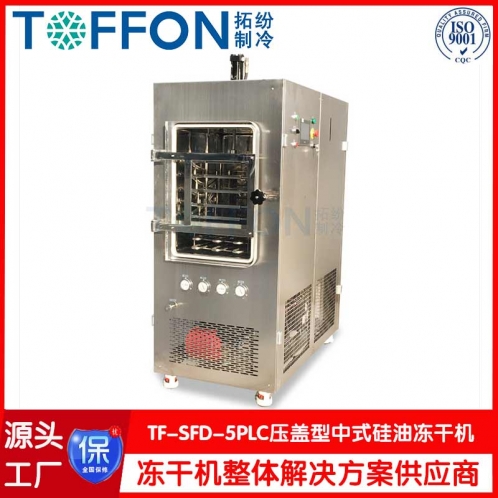

醫用中式型凍干機 TF-SFD-5PLC普通型
中式型凍干機 TF-SFD-5PLC普通型，原位預凍干燥，擱板溫度可調、可控生產工藝，觸摸屏，PLC控制，可設置開機密碼，顯示干燥曲線。
- 型號： TF-SFD-5PLC普通型
- 品牌： 上海拓紛
- 技術服務： 提供非標定做、解決方案
- QQ： 1374898442
- 咨詢熱線： 18117143450 劉先生

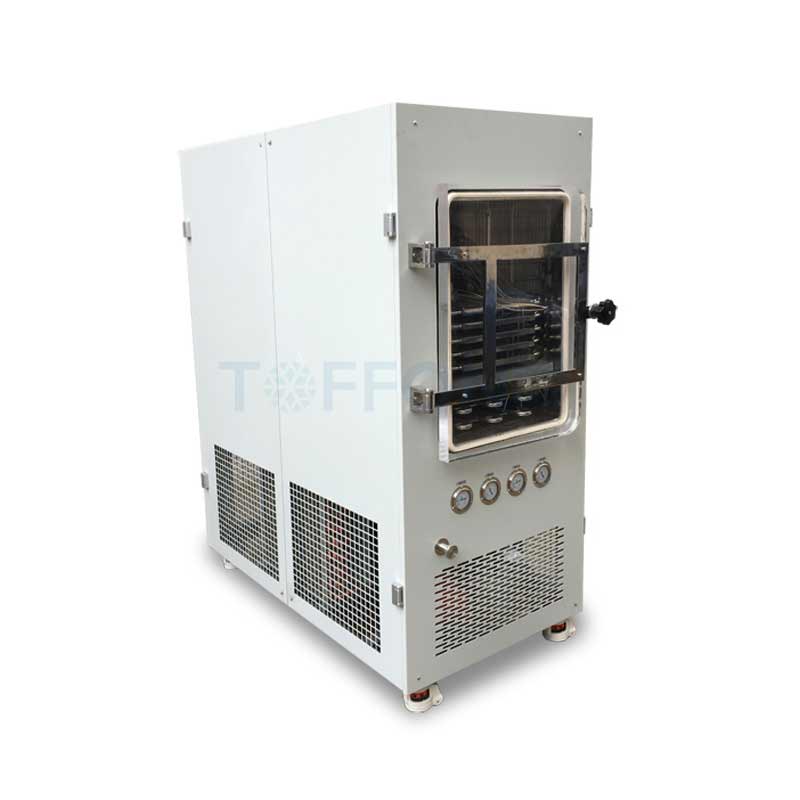

上海拓紛SFD中試型冷凍干燥機，簡化小型凍干機的繁瑣操作，防止物料的污染，加速物料水分升華。該系列機型具備擱板加熱和可編程功能，可查看凍干曲線，方便用戶觀察物料的凍干過程。
技術參數：
凍干機型號 | TF-SFD-5PLC | 備注 |
機械性能 | ||
板層有效面積 | 0.5 ㎡ | |
冷阱凝冰能力 | 8kg | |
冷凝器溫度 | ≦-70℃ | |
冷凝器降溫速率 從+20℃到-40℃ | ≦ 15 分鐘 | |
板層溫度范圍 | -50~+80℃ | |
板層冷卻速率 從+20℃到-40℃ | ≦60 分鐘 (空載) | |
板層升溫速率 從-40℃到+20℃ |
≦60 分鐘 (空載) |
抽氣速率： 從大氣壓抽至 10pa | ≦ 15 分鐘 | 空載 |
凍干箱真空 | ≦5pa | 空載 |
操作界面 | 手動+自動 | |
界面操作實現 | 各功能一鍵式操作 | |
裝瓶能力 (約) | OD 16mm 1914 支 | |
OD 22mm 1008 支 | ||
盤裝液體 | Max 8L | |
凍干箱 | ||
材料 | SUS304 | |
板層 | 3 (可用) +1 (輻射板) | |
板層尺寸 | 360 (寬) *480 (深) *17 (厚) | |
板層間距 | 70mm | |
物料盤尺寸 | 358*480*20 2mm 厚 | 3 件 |
板層最低溫度 | -50℃ | |
隔板控溫 | 真空狀態下，在滿足后箱冷阱捕水的條件下，可實現隔板 溫度恒定控溫在客戶設定的溫度。 | |
溫度均勻性 | ±1℃ | |
表面粗糙度 | Ra≤0.5 μm | |
板層平整度 | ≤± 0.5 mm/m2 | |
板層結構形式 | 上下表面均無焊點的內焊法 | |
凍干箱門 | 高透光亞克力40mm | |
鎖門方式 | 手動鎖門 | |
冷阱 | ||
材料 | SUS304 | |
盤管形式 | 內置于冷阱 | |
冷阱溫度 | ≤-70℃ | |
除霜方式 | 熱氟化霜 | |
加熱系統 | ||
循環泵 | 定制低溫專用泵 | |
導熱油 | 5cst | 凍干機專用導熱油 |
電加熱 | 1.5kw | |
板式換熱器 | 瑞典阿法拉伐技術 | |
加熱速率 | 1℃/min | |
真空系統 | ||
真空泵 | 上海德英 2XZ(S)-8 | 真空泵外置 |
真空泵泵頭閥 | 西瑪特截止閥 | |
真空探頭 | 美國博思發 POSIFA APG | |
抽速 | 8L/S | |
功率 | 1.1KW | |
接口 | KF40 | |
連接管 | KF40 真空不銹鋼波紋管 | |
復壓摻氣系統 | ||
真空微調閥 | 西瑪特 SIEGV | |
真空充氣閥 | 西瑪特 SIEGV | |
制冷系統 | ||
制冷方式 | 復疊式制冷 | |
制冷劑 | 一元 R507,二元 R23 | |
冷卻方式 | 風冷 | |
壓縮機 | 法國泰康 1.5HP*2 臺 | |
油分 | 美國 ALCO | |
干燥過濾器 | 丹麥 DANFOSS | |
壓力控制器 | 丹麥 DANFOSS | |
電磁閥 | 意大利 CASTEL | |
電控系統 | ||
PLC | XINJIE | |
觸摸屏 | XINJIE | |
低壓電氣 | 正泰 | |
技術優勢 | ||
1 | 友善的人機界面具有各種部件、閥門工作狀態及溫度、真空度參數顯示； | |
2 | “配方管理”可設置數條凍干工藝曲線； | |
3 | “冷凍干燥”自動過程有階段顯示功能，并可任意跳段； | |
4 | “冷凍干燥”過程中可對配方進行隨時調整； | |
5 | 具有數據、 曲線兩種記錄功能，可根據批號隨時調用或打印； | |
控制系統 | 上海田楓 TF-HOS-V1 | |
尺寸和重量 | ||
整機結構 | 真空泵外置 | |
凍干機參考尺寸 | 780*1500*1780mm | |
重量 (約) | 450kg | |
電力供應 | ||
電壓 | 380VAC/220VAC 50HZ | |
裝機功率 | 5.4KW | 實際功耗小于6kw |
環境溫度 | 5~25℃ |
