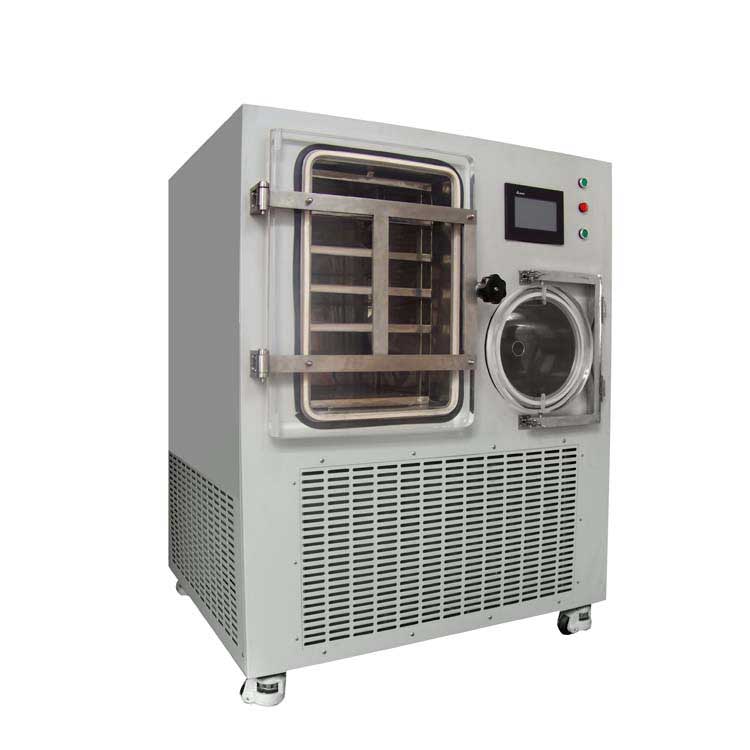

上海拓紛機械設備有限公司研發及生產的中型凍干機既適合凍干工藝摸索和優化，為大規模生產做準備，亦可用于小批量生產，是各企業及科研院所用來進行中間試驗、小型生產理想機種。
上海拓紛機械設備有限公司研發及生產的中型凍干機既適合凍干工藝摸索和優化，為大規模生產做準備，亦可用于小批量生產，是各企業及科研院所用來進行中間試驗、小型生產理想機種。
中型凍干機采用硅油導熱，確保各層隔板及隔板各點處溫度一致，控溫精度高。采用高透明有機玻璃門板，方便觀察物料凍干過程。電控系統功能強大，不但可以設置凍干工藝，還可選配PLC控制系統，實現共晶點測試、遠程控制等功能。
一．主要特點：
1.1 原位預凍干燥；
1.2 硅油加熱，控溫精度高，擱板溫差≤1℃,干燥效果均勻；
1.3 擱板溫度可調、可控生產工藝；
1.4 可儲存14個程序，每個程序可設30段，冷凍干燥機在運行過程中可修改程序參數，并記錄最后的干燥曲線；
1.5 由于干燥室與冷阱為分體結構，捕水能力強，干燥時間短；
1.6 觸摸屏操作，PID控制，可設置開機密碼，顯示干燥曲線；
1.7 方形托盤不易變形，易于操作，便于清洗；
1.8 配置充氣閥，可充干燥惰性氣體；
1.9 干燥室采用高透光無色透明有機玻璃門，在操作過程中能清晰觀察物料的變化過程；
三．技術參數
凍干機型號 | TF-SFD-15 | 備注 |
機械性能 | ||
板層有效面積 | 1.51㎡ | |
冷阱凝冰能力 | 24kg | |
最低溫度 | ≦-70℃ | |
冷凝器降溫速率 從+20℃到-40℃ | ≦15分鐘 | |
板層溫度范圍 | -50~+80℃ | |
板層冷卻速率 從+20℃到-40℃ | ≦60分鐘（空載） | |
板層升溫速率 從-40℃到+20℃ | ≦60分鐘（空載） | |
抽氣速率： 從大氣壓抽至10pa | ≦15分鐘 | |
凍干箱極限真空 | ≦5pa | |
操作界面 | 手動+半自動+自動 | |
界面操作實現 | 各功能一鍵式操作 | |
裝瓶能力（約） | OD 16mm 5772支 | |
OD 22mm 3078支 | ||
盤裝液體 | Max 24L | |
凍干箱 | ||
材料 | ANSI 304不銹鋼 | |
板層 | 6（可用）+1（輻射板） | |
板層尺寸 | 420（寬）*600（深）*20（厚） | 板層間距和板層尺寸可根據客戶要求調整 |
板層間距 | 70mm | |
板層最低溫度 | -55℃ | |
隔板控溫 | 真空狀態下，在滿足后箱冷阱捕水的條件下，可實現隔板溫度恒定控溫在客戶設定的溫度。 | |
溫度均勻性 | ±1℃ | |
表面粗糙度 | Ra≤0.5 μm | |
板層平整度 | ≤± 0.5 mm / m2 | |
板層結構形式 | 上下表面均無焊點的內焊法 | |
凍干箱門 | 高透光亞克力50mm | |
鎖門方式 | 手動鎖門 | |
冷阱 | ||
材料 | ANSI 304 | |
盤管形式 | 外置于冷阱 | |
冷阱最低溫度 | -70℃ | |
除霜方式 | 電加熱輔助+常溫化霜 | |
冷阱門 | 高透光亞克力 | |
鎖門方式 | 手動鎖門 | |
加熱系統 | ||
電加熱 | 3kw | |
板式換熱器 | 瑞典阿法拉伐技術 | |
加熱速率 | 1℃/min | |
真空系統 | ||
真空泵抽速 | ~15L/min | |
真空泵功率 | 1.5KW | |
真空泵接口 | KF40 | |
連接管 | KF40真空不銹鋼波紋管 | |
尺寸和重量 | ||
整機結構 | 真空泵外置 | |
凍干機尺寸 | 1350*1250*1800mm | |
重量（約） | 700kg | |
電力供應 | ||
電壓 | 380VAC 50HZ | |
裝機功率 | 11KW | 實際功耗<8kw |
環境溫度 | 5~25℃ | |
