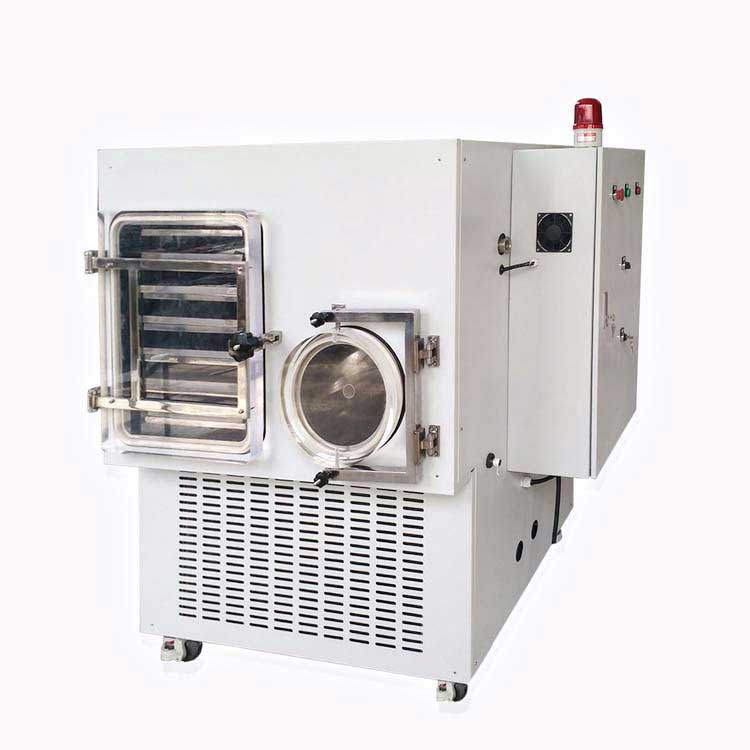

真空冷凍干燥機TF-SFD-10PLC
真空冷凍干燥機簡稱凍干機，上海田楓TF-SFD-10PLC真空冷凍干燥機簡化了傳統實驗室小型凍干機的繁瑣操作，防止物料的污染，加速物料水分升華。
- 型號： TF-SFD-10PLC
- 品牌： 拓紛
- 技術服務： 提供非標定做、解決方案
- QQ： 1374898442
- 咨詢熱線： 18117143450劉先生
真空冷凍干燥機簡稱凍干機，上海田楓TF-SFD-10PLC真空冷凍干燥機簡化了傳統實驗室小型凍干機的繁瑣操作，防止物料的污染，加速物料水分升華。該系列機型具備擱板加熱和可編程功能，可查看凍干曲線，方便用戶觀察物料的凍干過程。
設計特點：
1、設計結構緊湊，所有組件集成于箱體內，并配有腳輪，方便移動。真空、制冷系統及其他必要部件配置齊全，連接好公用設施即可使用。
2、PLC控制，真空度可調節、可設定，便于科研實驗，可用特殊及常規物料的實驗。
一．主要特點：
1.1原位預凍干燥；
1.2硅油加熱，控溫精度高，擱板溫差≤1℃,干燥效果均勻；
1.3擱板溫度可調、可控生產工藝；
1.4可儲存N個程序，每個程序可設24段，冷凍干燥機在運行過程中可修改程序參數，并在線記錄真空干燥曲線及數據；可記錄所有操作痕跡；
1.5由于干燥室與冷阱為分體結構，捕水能力強，干燥時間短；
1.6電腦操作，PID控制，可設置開機密碼，顯示干燥曲線；
1.7方形托盤不易變形，易于操作，便于清洗；
1.8配置充氣閥，可充干燥惰性氣體；
1.9干燥室采用高透光無色透明有機玻璃門，在操作過程中能清晰觀察物料的變化過程；
1.10在有網絡的條件下可遠程控制操作設定；
二．技術參數：
凍干機型號 | TF-SFD-10PLC | 備注 |
機械性能 | ||
板層有效面積 | 1.04㎡ | |
冷阱凝冰能力 | 16kg | |
最低溫度 | ≦-70℃ | |
冷凝器降溫速率 從+20℃到-40℃ | ≦15分鐘 | |
板層溫度范圍 | -50~+80℃ | |
板層冷卻速率 從+20℃到-40℃ | ≦60分鐘（空載） | |
板層升溫速率 從-40℃到+20℃ | ≦60分鐘（空載） | |
抽氣速率： 從大氣壓抽至10pa | ≦15分鐘 | 空載 |
凍干箱極限真空 | ≦5pa | 空載 |
操作界面 | 手動+半自動+自動 | |
界面操作實現 | 各功能一鍵式操作 | |
裝瓶能力（約） | OD 16mm 3828支 | |
OD 22mm 2016支 | ||
盤裝液體 | Max 16L | |
凍干箱 | ||
材料 | ANSI 304 | |
板層 | 6（可用）+1（輻射板） | 板層間距和板層尺寸可根據客戶要求調整 |
板層尺寸 | 360（寬）*480（深）*20（厚） | |
板層間距 | 70mm | |
板層最低溫度 | -55℃ | |
隔板控溫 | 真空狀態下，在滿足后箱冷阱捕水的條件下，可實現隔板溫度恒定控溫在客戶設定的溫度。 | |
溫度均勻性 | ±1℃ | |
表面粗糙度 | Ra≤0.5 μm | |
板層平整度 | ≤± 0.5 mm / m2 | |
板層結構形式 | 上下表面均無焊點的內焊法 | |
凍干箱門 | 高透光亞克力50mm | |
鎖門方式 | 手動鎖門 | |
冷阱 | ||
材料 | ANSI 304 | |
盤管形式 | 外置于冷阱 | |
冷阱最低溫度 | -70℃ | |
除霜方式 | 電加熱輔助+常溫化霜 | |
冷阱門 | 高透光亞克力 | |
鎖門方式 | 手動鎖門 | |
加熱系統 | ||
電加熱 | 2kw | |
板式換熱器 | 瑞典阿法拉伐技術 | |
加熱速率 | 1℃/min | |
真空系統 | ||
真空泵抽速 | ~8L/min | |
真空泵功率 | 1.1KW | |
真空泵接口 | KF40 | |
連接管 | KF40真空不銹鋼波紋管 | |
制冷系統 | ||
制冷方式 | 復疊式制冷 | |
制冷劑 | 一元R404a,二元R23 | |
冷卻方式 | 風冷 | |
電控系統 | ||
電腦 | 聯想LENOVO | 預裝上位機軟件 |
控制系統 | 上海田楓TF-HOS-V1 | |
主要電器元件 | 法國 施耐德 | |
尺寸和重量 | ||
整機結構 | 真空泵外置 | |
凍干機參考尺寸 | 1600*1250*1800mm | |
重量（約） | 500kg | |
電力供應 | ||
電壓 | 三相380VAC 50HZ | |
裝機功率 | 8KW | 實際功耗小于7kw |
環境溫度 | 5~25℃ | |
