上海拓紛機械設備有限公司生產的中試型真空冷凍干燥機既適合凍干工藝摸索和優化，為大規模生產做準備，亦可用于小批量生產，是各企業及科研院所用來進行中間試驗、小型生產理想機種。
上海拓紛機械設備有限公司生產的中試型真空冷凍干燥機（簡稱中型凍干機）既適合凍干工藝摸索和優化，為大規模生產做準備，亦可用于小批量生產，是各企業及科研院所用來進行中間試驗、小型生產理想機種。

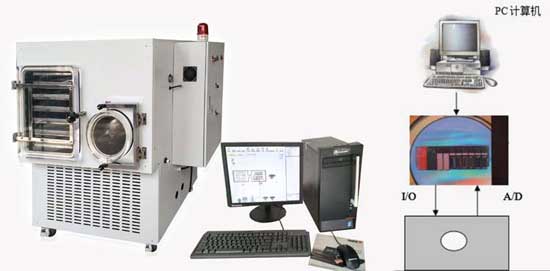

中試型真空冷凍干燥機均采用硅油導熱，確保各層擱板及擱板各點處溫度一致，控溫精度高。采用高透明有機玻璃門板，方便觀察物料凍干過程。電控系統功能強大，不但可以設置凍干工藝，還可選配PLC控制系統，實現共晶點測試、遠程控制等功能。
機組特點：
1、原位預凍干燥；
2、硅油加熱，控溫精度高，擱板溫差≤1℃,干燥效果均勻；
3、擱板溫度可調、可控生產工藝；
4、可儲存5個程序，每個程序可設24段，冷凍干燥機在運行過程中可修改程序參數，
5、并在線記錄真空干燥曲線及數據；可記錄所有操作痕跡；
6、可選配在線共晶點測試；
7、捕水能力強，干燥時間短；
8、觸摸屏操作，PLC控制，可設置開機密碼，顯示干燥曲線；
9、方形托盤不易變形，易于操作，便于清洗；
10、配置充氣閥，可充干燥惰性氣體；
11、干燥室采用高透光無色透明有機玻璃門，在操作過程中能清晰觀察物料的變化過程；
技術參數：
型號 | 單位 | TF-SFD-2 普通型 | TF-SFD-2 壓蓋型 | TF-SFD-3 普通型 | TF-SFD-3 壓蓋型 | TF-SFD-5 普通型 | TF-SFD-5 壓蓋型 | TF-SFD-10 普通型 | TF-SFD-10 壓蓋型 |
有效隔板面積 | m2 | 0.2 | 0.21 | 0.3 | 0.31 | 0.52 | 0.51 | 1.04 | 1.05 |
水汽凝結 | kg/批 | 3 | 3 | 5 | 5 | 8 | 8 | 16 | 16 |
裝瓶量 | Φ16mm支 | 770 | 858 | 1200 | 1287 | 1914 | 2112 | 3828 | 3900 |
Φ20mm支 | 400 | 432 | 600 | 648 | 1008 | 1056 | 2016 | 2016 | |
裝液量 | ≤L | 3 | 3 | 4 | 4 | 8 | 8 | 13 | 13 |
隔板尺寸 | 寬 mm | 280 | 278 | 300 | 278 | 360 | 278 | 360 | 450 |
長 mm | 360 | 380 | 380 | 380 | 480 | 460 | 480 | 600 | |
隔板間距 | mm | 70 | |||||||
隔板數量 | 塊 | 2+1 | 2+1 | 3+1 | 3+1 | 3+1 | 4+1 | 6+1 | 4+1 |
隔板溫度范圍 | ℃ | -50~+80 | |||||||
水汽凝結器 | ℃ | ≤-70 | |||||||
艙內真空度 | Pa | ≤5 | |||||||
裝機功率 | kw | 3 | 3 | 3.5 | 3.5 | 4.5 | 4.5 | 8 | 8 |
整機重量 | kg | 350 | 400 | 430 | 450 | 450 | 500 | 750 | 850 |
*以上數據僅拓紛標準產品參數，也可根據用戶要求定制，最終數據以合同為準。
技術服務：
1.通常標配基本型的觸摸屏操作系統，也可根據用戶要求選擇PLC和以太網遠程控制系統；
2.可根據用戶要求選擇風冷或者水冷的冷卻方式；
3.可根據用戶廠房設計凍干機；
4.可根據用戶要求選擇技術配置；
5.可根據用戶要求選擇真空泵品牌類型；
