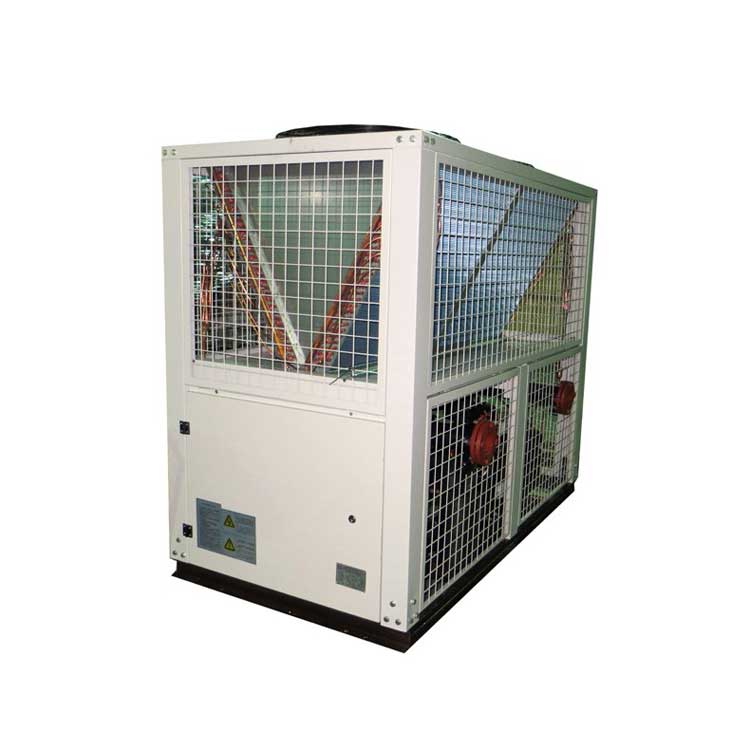

低溫螺桿式冷凍機 -15℃單機二
低溫螺桿式冷凍機?保護系統裝置有：溫度控制開關、防凍開關、可熔栓、高低壓壓力開關、過載保護器，壓縮機過熱保護器，壓縮機頻繁啟動保護器及異常指示燈。
- 型號： 低溫螺桿式冷凍機 -15℃單機二
- 品牌： 拓紛
- 技術服務： 非標定做、解決方案
- QQ： 1374898442
- 咨詢熱線： 021-51873565
低溫螺桿式冷凍機 -15℃單機二
1.采用高能效壓縮機：
精選原裝歐美進口名牌半封閉螺桿式和半密閉往復式壓縮機,壓縮機精選國內外原裝進口世界名牌,性能好、噪音低，低能耗,根據客戶需要和冷噸位大小，采用單機或多機組合。壓縮機可依負載變化，自動交替運轉，自動能量調節（25%-50%-75%-100%）,平衡各壓縮機的運行時數，大大延長了冷水機組的使用期限。
2.蒸發器（高效換熱外螺紋銅管）：
拓紛低溫螺桿式冷凍機的蒸發器銅管采用內外螺紋式增強管。銅管表面有螺紋，銅管外表面光滑、冷卻效果好，蒸發器筒身以25mm厚PE保溫板保溫，不結露，冷量損失少。
3.冷凝器（采用高效外螺紋換熱銅管）：
拓紛低溫螺桿式冷凍機的冷凝器采用從外國原裝進口的銅管，加工成梯形低助管，增強傳熱能力。銅管表面光滑，使水壓降低，易清洗保養。
4.保護裝置（12種安全保護裝置,安全無故障運行達48000小時以上）：
低溫螺桿式冷凍機保護系統裝置有：溫度控制開關、防凍開關、可熔栓、高低壓壓力開關、過載保護器，壓縮機過熱保護器，壓縮機頻繁啟動保護器及異常指示燈。
技術參數表（風冷冷水低溫機組-15℃單機二 ）
機 型 | TFA- | |||||||||||
166.1e | 195.1e | 208.1e | 231.1e | 249.1e | 258.1e | 298.1e | 330.1e | 355.1e | 395.1e | |||
名義制冷量 | KW | 166 | 195 | 208 | 231 | 249 | 258 | 298 | 330 | 355 | 395 | |
104Kcal/h | 14.3 | 16.8 | 17.9 | 20 | 21 | 22 | 26 | 28 | 31 | 34 | ||
運行控制方式 | PLC可編程控制器全自動控制 | |||||||||||
電源 | 380V/3N～/50Hz | |||||||||||
整機功率 | kW | 111 | 128.8 | 136.3 | 148.6 | 161.8 | 166.4 | 192.4 | 211.4 | 227 | 248.1 | |
整機運轉電流 | A | 194.3 | 225.4 | 238.5 | 260.1 | 283.2 | 291.2 | 336.7 | 370 | 397 | 434 | |
壓 | 型式 | 5-6非對稱半封閉雙螺桿壓縮機 | ||||||||||
啟動類型 | Y－△啟動 | |||||||||||
能量調節 | 0-25%-50%-75%-100% | |||||||||||
制冷功率 | kW | 100.6 | 116.8 | 123.3 | 133.6 | 143.8 | 148.4 | 174.4 | 193.4 | 205.4 | 226.5 | |
制冷電流 | A | 176.1 | 204.4 | 215.8 | 233.8 | 251.7 | 259.7 | 305.2 | 338 | 359 | 396 | |
蒸 | 型式 | 臥式殼管干式蒸發器 | ||||||||||
水量 | m3/h | 35.7 | 42 | 44.8 | 49.7 | 53.6 | 55.5 | 64.1 | 71 | 76.4 | 85 | |
配管管徑 | DN | 80 | 80 | 100 | 100 | 100 | 100 | 100 | 100 | 125 | 125 | |
水壓降 | kPa | 57 | 59 | 63 | 65 | 67 | 69 | 71 | 72 | 74 | 75 | |
冷凝器 | 型式 | 親水鋁箔套高效內螺紋銅管翅片式 | ||||||||||
風量 | m3/h | 79700 | 93600 | 99800 | 110900 | 119500 | 123800 | 143000 | 158400 | 170400 | 189600 | |
冷凝軸流風扇 | 數量 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | |
單臺功率 | kW | 1.3 | 1.5 | 1.3 | 1.5 | 1.8 | 1.8 | 1.5 | 1.5 | 1.8 | 1.8 | |
外形尺寸 | 長 | mm | 3550 | 4400 | 4400 | 4400 | 4400 | 4400 | 5600 | 5600 | 5800 | 5800 |
寬 | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | |
高 | mm | 2350 | 2350 | 2500 | 2500 | 2500 | 2500 | 2560 | 2560 | 2560 | 2560 | |
機組略重 | kg | 3950 | 4400 | 4600 | 5100 | 5500 | 5650 | 5780 | 5850 | 6000 | 6250 | |
運行略重 | kg | 4300 | 4800 | 5100 | 5600 | 6100 | 6200 | 6330 | 6400 | 6600 | 6900 | |
注：1.制冷工況:冷水進水溫度-11℃,出水溫度-15℃,環境溫度35℃;
2.溫度條件：冷凍水出水溫度范圍-17℃～-7℃,環境溫度范圍0℃～43℃;
3.機組冷凍側須采用40%(V/V)的乙二醇溶液或24%(m/m)的氯化鈣溶液作防凍劑
4.蒸發器和冷凝器的水側設計承受壓力為1.0MPa。
5.名義工況中蒸發器水側污垢系數為0.018m2?℃/kW；
6.除上述規格和要求外，拓紛冷水機可根據客戶要求提供非標產品。
