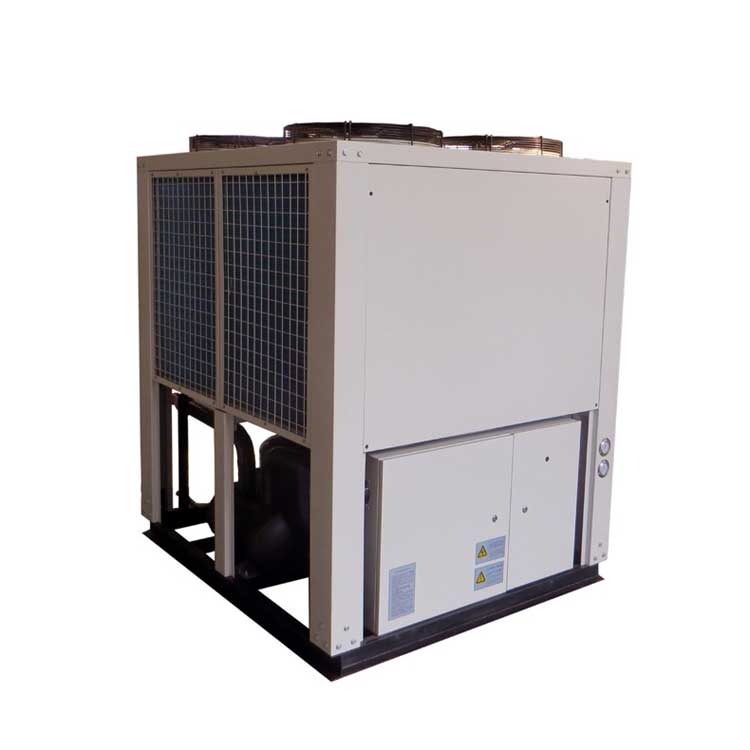

上海拓紛風冷螺桿式工業冷水機配套優質高效能銅管制作冷凝器，蒸發器及世界知名品牌元件，使機組具備體積小、噪音低、能量大、壽命長、操作簡便等優點，其優美精巧的外形設計和可靠穩定的高效能品質在同類產品中出類拔萃!
上海拓紛風冷螺桿式工業冷水機配套優質高效能銅管制作冷凝器，蒸發器及世界知名品牌元件，使機組具備體積小、噪音低、能量大、壽命長、操作簡便等優點，其優美精巧的外形設計和可靠穩定的高效能品質在同類產品中出類拔萃!
技術參數表（風冷冷水機組 常溫雙機一）
機 型 | TFA- | |||||||||||
180.2 | 240.2 | 310.2 | 330.2 | 420.2 | 450.2 | 530.2 | 560.2 | 610.2 | 660.2 | |||
名義制冷量 | kW | 180 | 240 | 310 | 330 | 420 | 450 | 530 | 560 | 610 | 660 | |
104kCal/h | 15 | 21 | 27 | 28 | 36 | 39 | 46 | 48 | 52 | 57 | ||
運行控制方式 | PLC可編程控制器全自動控制 | |||||||||||
電源 | 380V/3N～/50Hz | |||||||||||
整機功率 | kW | 56.9 | 75.3 | 96.6 | 106.2 | 134.8 | 142 | 158.4 | 170.8 | 183.8 | 201.8 | |
整機運轉電流 | A | 99.6 | 131.8 | 169.1 | 185.9 | 235.9 | 248.5 | 277.2 | 298.9 | 321.7 | 353.2 | |
壓 | 型式 | 5-6非對稱半封閉雙螺桿壓縮機 | ||||||||||
啟動類型 | Y－△啟動 | |||||||||||
能量調節 | 0-16.5-33-50-66-83.5-100% | 0-12.5-25-37.5-50-62.5-75-87.5-100% | ||||||||||
制冷功率 | kW | 53.6 | 70.8 | 88.8 | 97.4 | 120.4 | 129 | 145.4 | 152.8 | 168.2 | 183.6 | |
制冷電流 | A | 93.8 | 123.9 | 155.4 | 170.5 | 210.7 | 225.8 | 254.5 | 267.4 | 294.4 | 321.3 | |
蒸 | 型式 | 臥式殼管干式蒸發器 | ||||||||||
水量 | m3/h | 31 | 41.3 | 53.4 | 56.8 | 72.3 | 77.5 | 91.2 | 96.4 | 105 | 113.6 | |
配管管徑 | DN | 80 | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 200 | |
水壓降 | kPa | 46 | 47 | 49 | 51 | 52 | 52 | 52 | 52 | 54 | 57 | |
冷凝器 | 型式 | 親水鋁箔套高效內螺紋銅管翅片式 | ||||||||||
風量 | m3/h | 68400 | 91200 | 117800 | 125400 | 159600 | 171000 | 201400 | 212800 | 231800 | 250800 | |
冷凝軸流風扇 | 數量 | 6 | 6 | 6 | 8 | 8 | 10 | 10 | 10 | 12 | 14 | |
單臺功率 | kW | 0.55 | 0.75 | 1.3 | 1.1 | 1.8 | 1.3 | 1.3 | 1.8 | 1.3 | 1.3 | |
外形尺寸 | 長 | mm | 3800 | 3800 | 4200 | 4400 | 4600 | 5600 | 5600 | 5600 | 6900 | 8000 |
寬 | mm | 2000 | 2000 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | |
高 | mm | 2300 | 2300 | 2300 | 2300 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | |
機組略重 | kg | 3200 | 3330 | 3850 | 4400 | 4800 | 4950 | 5150 | 5450 | 5750 | 5900 | |
運行略重 | kg | 3500 | 3700 | 4200 | 4800 | 5300 | 5500 | 5680 | 6000 | 6300 | 6500 | |
注：1.制冷工況:冷水進水溫度12℃,出水溫度7℃,環境溫度35℃;
2.蒸發器和冷凝器的水側設計承受壓力為1.0MPa。
3.名義工況中蒸發器水側污垢系數為0.018m2?℃/kW；
4.除上述規格和要求外，拓紛冷水機廠家可根據客戶要求提供非標產品。
