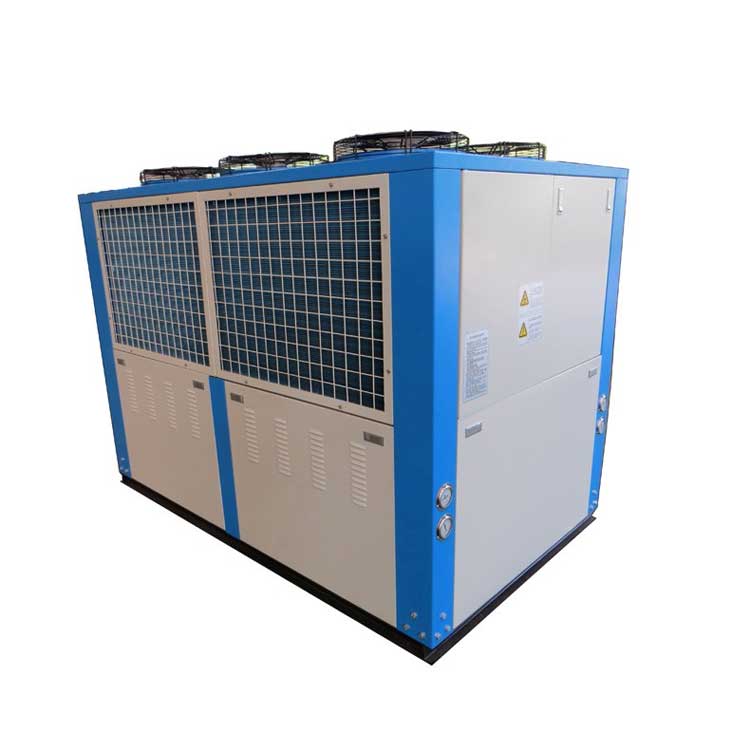

拓紛風冷式螺桿冷水機?采用國際知牌螺桿壓縮機，配套優質高效能銅管制作冷凝器，蒸發器及世界名牌控制元件，使機組具備體積小、噪音低、能量大、壽命長、操作簡便等優點，其優美精巧的外形設計和可靠穩定的高效能品質在同類產品中出類拔萃！
風冷式螺桿冷水機 常溫單機二
風冷式螺桿冷水機因其關鍵部件采用螺桿式壓縮機而得名。它的制冷功率比渦旋式冷水機的功率大，主要應用于化工廠、油墨印刷廠、汽車制造廠或者中央空調系統或其他大型工業制冷方面。
風冷式螺桿冷水機由蒸發器出來的狀態為氣體的冷媒；經壓縮機絕熱壓縮以后，變成高溫高壓狀態。被壓縮后的氣體冷媒，在冷凝器中，等壓冷卻冷凝，經冷凝后變化成液態冷媒，再經節流閥膨脹到低壓，變成氣液混合物。其中低溫低壓下的液態冷媒，在蒸發器中吸收被冷物質的熱量，重新變成氣態冷媒。氣態冷媒經管道重新進入壓縮機，開始新的循環。這就是冷凍循環的四個過程。也是螺桿式冷水機的主要工作原理。
拓紛風冷式螺桿冷水機采用國際知牌螺桿壓縮機，配套優質高效能銅管制作冷凝器，蒸發器及世界名牌控制元件，使機組具備體積小、噪音低、能量大、壽命長、操作簡便等優點，其優美精巧的外形設計和可靠穩定的高效能品質在同類產品中出類拔萃！
技術參數表（風冷冷水機組 常溫單機二）
機 型 | TFA- | |||||||||||
360.1 | 420.1 | 450.1 | 490.1 | 530.1 | 550.1 | 635.1 | 695.1 | 740.1 | 825.1 | |||
名義制冷量 | KW | 360 | 420 | 450 | 490 | 530 | 550 | 635 | 695 | 740 | 825 | |
104Kcal/h | 31 | 36 | 39 | 42 | 46 | 47 | 55 | 60 | 64 | 71 | ||
運行控制方式 | PLC可編程控制器全自動控制 | |||||||||||
電源 | 380V/3N～/50Hz | |||||||||||
整機功率 | kW | 112.4 | 130.6 | 140.4 | 153.1 | 166.7 | 171.4 | 198.3 | 218 | 234.1 | 255.7 | |
整機運轉電流 | A | 196.7 | 228.6 | 245.7 | 267.9 | 291.7 | 300 | 347 | 381.5 | 410 | 447 | |
壓 | 型式 | 5-6非對稱半封閉雙螺桿壓縮機 | ||||||||||
啟動類型 | Y－△啟動 | |||||||||||
能量調節 | 0-25%-50%-75%-100% | |||||||||||
制冷功率 | kW | 102 | 118.6 | 127.4 | 138.1 | 148.7 | 153.4 | 180.3 | 200 | 212.5 | 234.1 | |
制冷電流 | A | 178.5 | 207.6 | 223 | 241.7 | 260.2 | 268.5 | 315.5 | 350 | 372 | 410 | |
蒸 | 型式 | 臥式殼管干式蒸發器 | ||||||||||
水量 | m3/h | 62 | 72.3 | 77.5 | 84.3 | 91.2 | 94.7 | 109.3 | 119.6 | 127.4 | 142 | |
配管管徑 | DN | 125 | 125 | 125 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
水壓降 | kPa | 57 | 59 | 63 | 65 | 67 | 69 | 71 | 72 | 74 | 75 | |
冷凝器 | 型式 | 親水鋁箔套高效內螺紋銅管翅片式 | ||||||||||
風量 | m3/h | 136800 | 159600 | 171000 | 186200 | 201400 | 209000 | 241300 | 264100 | 281200 | 313500 | |
冷凝軸流風扇 | 數量 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | |
單臺功率 | kW | 1.3 | 1.5 | 1.3 | 1.5 | 1.8 | 1.8 | 1.5 | 1.5 | 1.8 | 1.8 | |
外形尺寸 | 長 | mm | 4400 | 4600 | 5600 | 5800 | 5800 | 5800 | 7000 | 7000 | 7500 | 7500 |
寬 | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | |
高 | mm | 2350 | 2350 | 2500 | 2500 | 2500 | 2500 | 2560 | 2560 | 2560 | 2560 | |
機組略重 | kg | 3950 | 4400 | 4600 | 5100 | 5500 | 5650 | 5780 | 5850 | 6000 | 6250 | |
運行略重 | kg | 4300 | 4800 | 5100 | 5600 | 6100 | 6200 | 6330 | 6400 | 6600 | 6900 | |
注：1.制冷工況:冷水進水溫度12℃,出水溫度7℃,環境溫度35℃;
2.蒸發器和冷凝器的水側設計承受壓力為1.0MPa。
3.名義工況中蒸發器水側污垢系數為0.018m2?℃/kW；
4.除上述規格和要求外，拓紛冷水機廠家可根據客戶要求提供非標產品。
