水冷螺桿式冷水機組廣泛用于塑膠、電子制造、電鍍、醫藥化工、超聲波冷卻、印刷等工業生產，拓紛水冷螺桿式冷水機組精確控制現代工業機械化生產所要求溫度，從而大大提高了生產效率及產品質量。水冷螺桿式冷水機組操作簡便、設計合理、品質卓越，其規格有上百種，是現代化工業生產不可缺少的良伴。

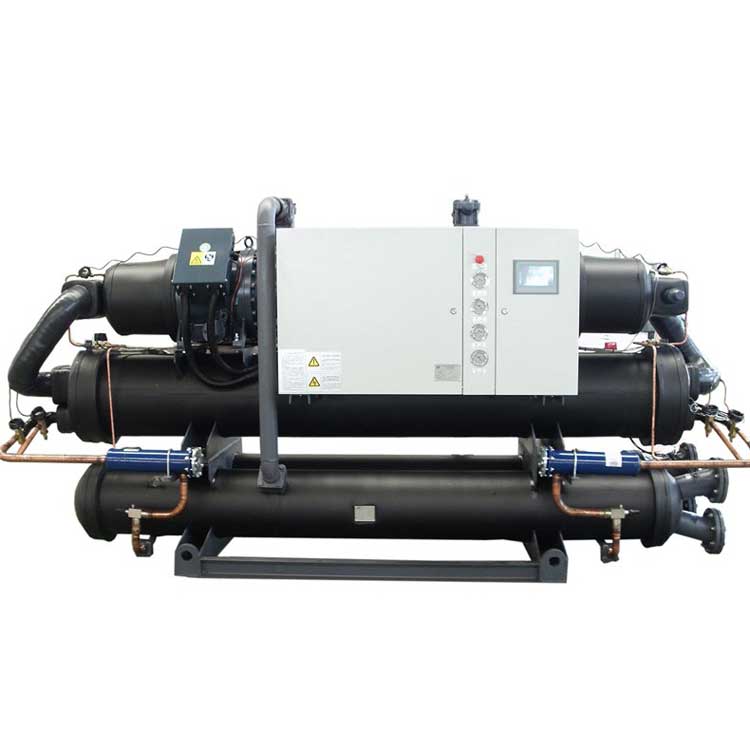

水冷螺桿式冷水機組 -15℃低溫雙機一（水冷螺桿式冷凍機、低溫螺桿冷凍機）
水冷螺桿式冷水機組也是冷水機的一種，由于它的主要構成部件采用螺桿式壓縮機和水冷式冷凝方式，因此得名：水冷螺桿式冷水機組。
水冷螺桿式冷水機組廣泛用于塑膠、電子制造、電鍍、醫藥化工、超聲波冷卻、印刷等工業生產，拓紛水冷螺桿式冷水機組精確控制現代工業機械化生產所要求溫度，從而大大提高了生產效率及產品質量。水冷螺桿式冷水機組操作簡便、設計合理、品質卓越，其規格有上百種，是現代化工業生產不可缺少的良伴。
技術參數表（水冷低溫冷水機組 -15℃雙機一）
機 型 | TFW- | |||||||||||
86.2e | 120.2e | 160.2e | 174.2e | 218.2e | 230.2e | 270.2e | 290.2e | 316.2e | 340.2e | |||
名義制冷量 | kW | 86 | 120 | 160 | 174 | 218 | 230 | 270 | 290 | 316 | 340 | |
104kCal/h | 7.4 | 10 | 14 | 15 | 19 | 20 | 23 | 25 | 27 | 29 | ||
運行控制方式 | PLC編程控制器全自動控制 | |||||||||||
電源 | 380V/3N～/50Hz | |||||||||||
壓 | 型式 | 5-6非對稱半封閉雙螺桿壓縮機 | ||||||||||
數量 | 2臺 | |||||||||||
啟動類型 | Y－△啟動 | |||||||||||
能量調節 | 0-16.5-33-50-66-83.5-100% | 0-12.5-25-37.5-50-62.5-75-87.5-100% | ||||||||||
輸入功率 | kW | 43 | 56.6 | 71 | 78 | 96.2 | 103.4 | 104.2 | 122.4 | 134.6 | 147 | |
額定電流 | A | 74.8 | 98.5 | 123.5 | 135.7 | 167.4 | 179.9 | 181.3 | 213 | 234.2 | 255.8 | |
蒸 | 型式 | 高效殼管式換熱器 | ||||||||||
水量 | m3/h | 18.5 | 25 | 35 | 37.5 | 47.5 | 50 | 57.5 | 62.5 | 67.5 | 72.5 | |
配管管徑 | DN65 | DN80 | DN100 | |||||||||
水壓降 | kPa | 49 | 50 | 50 | 50 | 51 | 51 | 51 | 51 | 52 | 53 | |
冷 | 型式 | 高效殼管干式換熱器 | ||||||||||
水量 | m3/h | 29.3 | 40.1 | 52.5 | 57.3 | 71.4 | 75.7 | 85 | 93.7 | 102.4 | 110.6 | |
配管管徑 | DN65×2 | DN65×2 | DN80×2 | |||||||||
水壓降 | kPa | 44 | 45 | 45 | 45 | 45 | 45 | 46 | 46 | 48 | 48 | |
外 | 長 | mm | 3350 | 3370 | 3370 | 3470 | 3470 | 3500 | 3500 | 3500 | 3600 | 3780 |
寬 | mm | 1100 | 1100 | 1100 | 1100 | 1100 | 1300 | 1300 | 1300 | 1300 | 1300 | |
高 | mm | 1340 | 1340 | 1340 | 1430 | 1480 | 1660 | 1680 | 1720 | 1775 | 1870 | |
機組略重 | kg | 1340 | 1420 | 1590 | 1970 | 2050 | 2390 | 2570 | 2650 | 2740 | 3420 | |
運行略重 | kg | 1520 | 1620 | 1840 | 2190 | 2360 | 2870 | 3040 | 3080 | 3210 | 3810 | |
注：1.名義工況中參數如下：冷凍水進／出水溫度-11℃／-15℃；冷卻水進／出水溫度30℃／35℃.
2.溫度條件：冷凍水出水溫度范圍 -17℃～-7℃, 冷卻水進水溫度范圍 19℃～33℃
3.機組冷凍側須采用40%(V/V)的乙二醇溶液或24%(m/m)的氯化鈣溶液作防凍劑；
4.蒸發器和冷凝器的水側設計承受壓力為1.0ＭＰａ。
5.名義工況中蒸發器水側污垢系數為0.018m2?℃/kW,冷凝器水側污垢系數為0.044m2?℃/kW；
6.除上述規格和要求外，拓紛冷水機廠家可根據客戶要求提供非標產品。
