上海拓紛低溫螺桿式冷水機（低溫冷水機）是為特殊的低溫環境而設計的專用冷水機?，其超強的制冷能力廣泛應用于塑膠制品、五金、化工、電子、食品保鮮、激光雕刻、真空鍍膜、超聲波清洗等工業生產等各種低溫環境提供了可靠的保障。

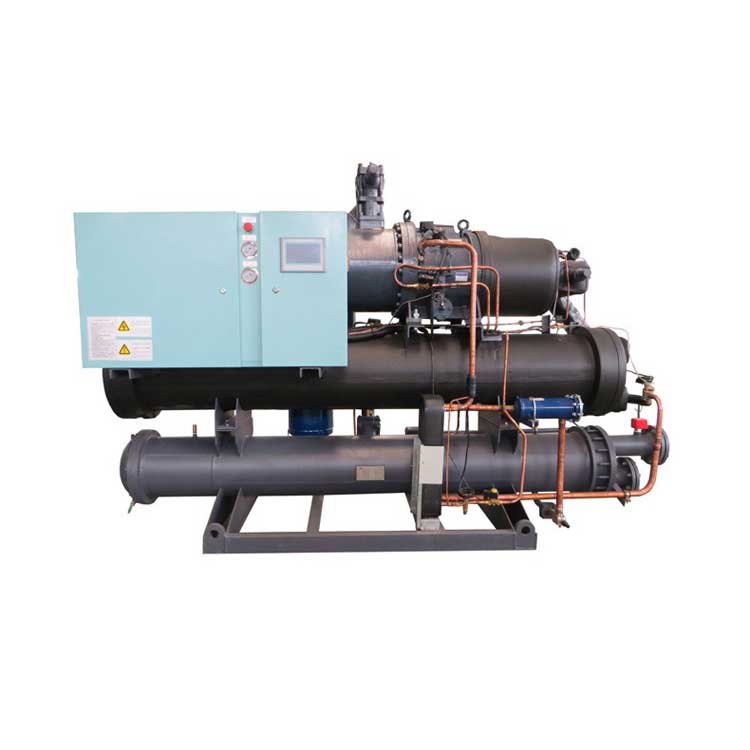

-15℃低溫螺桿式冷水機 單機一
上海拓紛低溫螺桿式冷水機（低溫冷水機）是為特殊的低溫環境而設計的專用冷水機，其超強的制冷能力廣泛應用于塑膠制品、五金、化工、電子、食品保鮮、激光雕刻、真空鍍膜、超聲波清洗等工業生產等各種低溫環境提供了可靠的保障。
機組特點：
1、機組采用的高品質進口品牌雙螺桿壓縮機，其運動部件僅為往復式壓縮機的1/10左右，徑向與軸向共使用11只高精度瑞典SKF軸承組合，同時結合軸向推力平衡鼓，有效平衡軸向載荷，轉子工作時是連續運轉，振動相比往復式只有1/5左右；整機安裝時無震考慮避震；同時也保證機組長期穩定運行；
2、單壓縮機可選四段式容量調節方式的節能，在部分負荷情況下最大可能節能的同時，減少壓縮機頻繁啟動，從而延長機組的使用壽命；在結合了PLC的高度智能控制，使機組無論是在滿負荷還是部分負荷情況下均達到最佳的能效比，顯著降低用戶的運營成本；通過多臺壓縮機組合，可實現更為細致的多段容量調節；
技術參數表（-15℃ 單機一）：
機 型 | TFW- | |||||||||||
43.1e | 60.1e | 80.1e | 87.1e | 109.1e | 115.1e | 135.1e | 145.1e | 158.1e | 170.1e | |||
名義制冷量 | kW | 43 | 60 | 80 | 87 | 109 | 115 | 135 | 145 | 158 | 170 | |
104kCal/h | 3.7 | 5.2 | 6.9 | 7.5 | 9.4 | 9.9 | 11.6 | 12.5 | 13.6 | 15 | ||
運行控制方式 | PLC可編程控制器全自動控制 | |||||||||||
電源 | 380V/3N～/50Hz | |||||||||||
壓 | 型式 | 5-6非對稱半封閉雙螺桿壓縮機 | ||||||||||
數量 | 1臺 | |||||||||||
啟動類型 | Y－△啟動 | |||||||||||
能量調節 | 0--33--66--100% | 0-25-50-75-100% | ||||||||||
輸入功率 | kW | 21.5 | 28.3 | 35.5 | 39 | 48.1 | 51.7 | 52.1 | 61.2 | 67.3 | 73.5 | |
額定電流 | A | 37.4 | 49.2 | 61.8 | 67.9 | 83.7 | 90 | 90.7 | 106.5 | 117.1 | 127.9 | |
蒸 | 型式 | 高效殼管干式換熱器 | ||||||||||
水量 | m3/h | 9.3 | 13 | 17.3 | 18.8 | 23.5 | 24.8 | 29 | 31.3 | 34 | 37.5 | |
配管管徑 | DN50 | DN65 | DN80 | |||||||||
水壓降 | kPa | 47 | 48 | 48 | 48 | 48 | 49 | 50 | 50 | 54 | 58 | |
冷 | 型式 | 高效殼管式換熱器 | ||||||||||
水量 | m3/h | 14.7 | 20.1 | 26.2 | 28.6 | 35.7 | 37.9 | 42.5 | 46.8 | 51.2 | 55.3 | |
配管管徑 | DN65 | DN80 | DN100 | |||||||||
水壓降 | kPa | 44 | 45 | 45 | 45 | 46 | 47 | 48 | 49 | 55 | 58 | |
外 | 長 | mm | 2455 | 2455 | 2500 | 2570 | 2860 | 2860 | 2860 | 2860 | 2860 | 3180 |
寬 | mm | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | |
高 | mm | 1450 | 1450 | 1450 | 1524 | 1550 | 1590 | 1630 | 1680 | 1740 | 1820 | |
機組略重 | kg | 700 | 730 | 900 | 1090 | 1140 | 1400 | 1430 | 1470 | 1500 | 1780 | |
運行略重 | kg | 760 | 770 | 980 | 1220 | 1320 | 1620 | 1660 | 1700 | 1760 | 2000 | |
注：1.名義工況中參數如下：冷凍水進／出水溫度-11℃／-15℃；冷卻水進／出水溫度30℃／35℃.
2.溫度條件：冷凍水出水溫度范圍 -17℃～-7℃, 冷卻水進水溫度范圍 19℃～33℃
3.機組冷凍側須采用40%(V/V)的乙二醇溶液或24%(m/m)的氯化鈣溶液作防凍劑；
4.蒸發器和冷凝器的水側設計承受壓力為1.0MPa；
5.名義工況中蒸發器水側污垢系數為0.018m2?℃/kW,冷凝器水側污垢系數為0.044m2?℃/kW；
6.除上述規格和要求外，上海拓紛公司可根據客戶要求提供非標產品。
